金型専用超音波洗浄装置
誤解だらけの超音波洗浄を排し、真・超音波洗浄技術の採用を！ 正しい超音波の理解が、 金型の精密洗浄を実現します。 危険な薬品、電解技術は 不要です。 洗浄剤は、中性でＯＫ、時には、水だけでも ＯＫ．
当社は、金型の洗浄請負を長く続けております。その経験を活かして、お客様の要望に応じて金型超音波洗浄装置を製作納入したり、また金型の超音波バリ取りも行ってきました。
このたび金型洗浄機を標準化して、PERIONシリーズの一部として、国内外で発売いたします。
ますます精密、進化する金型の精密洗浄は、従来のガス星雲型キャビティーはもちろん、ガス星雲型キャビティーをベースの電解超音波洗浄では対応できない時代が来ています。
当社は、強力な球状のキャビティー（微小真空核群）を最大限活用し、バリをも除去できる強力な正と負の衝撃波を無数に発生させて、金型の隅々まで、シボ面はもちろん、昇華して溶着した積層するガラス質の膜面まで除去することが可能です。
当社のYouTube画面で、 ぜひ真・超音波洗浄の球状星雲型キャビティーの映像をご覧ください。
金型洗浄の世界にも、超音波キャビティーション強化システム付きの超音波洗浄機が登場です。
電解を使いませんから、洗浄剤も特殊なものは要りません。ランニングコストも大幅削減です。溶出する危険なイオン類を心配する必要もありません。
国内外どこでも、安心して誰でも使用できる、超！強力金型超音波洗浄装置です。
PERION-Mｍ 金型超音波洗浄装置 対象業種 |
|
|
|
自動車、医療、カメラ、携帯、電子部品、時計、オイルシール、コネクター、半導体、液晶導光板、通信・携帯電話、パッキン、マグネシウム、ハウジング、家電、建材・住宅、弱電、OA機器、防振ゴム、プラスチックレンズ、ガラスレンズ金型、携帯電話カメラレンズ等。 |
| キャビティーション強化システム付きPERION-Mm-1200 シリーズ | |||
| 型式 | PERION-Mm-1200-1（通常型） | PERION-Mm-1200-2（倍出力型） | |
| 洗浄剤 | 水溶性 | アルカリ性界面活性剤 | アルカリ性界面活性剤 |
| 超音波出力 | W | 1200 | 1200 |
| 超音波出力密度 | W/cm2 | 1.0 | 2.0 |
| 超音波周波数 | KHz | ①25 ②25~275 | ①25 ②25～275 |
| カゴ形状(内寸) | ｍｍ | W400×L300×H100 | W300×L200×H80 |
| 金型重量（MAX） | Kg | 55 | 45 |
| 槽寸法 | ｍｍ | W480×L360×H200[有効液深]165 | W360×L270×H180[有効液深]105 |
| 循環ろ過器 | １台 | 3φ200V370W 20μ | 3φ200V370W 20μ |
| 加熱ヒーター | １台 | 3φ200V 3KW | 3φ200V 2KW |
| 真空脱気装置 | 有・無 | 有：真空ポンプ 200W | 有：真空ポンプ 200W |
| 装置形状 | ｍｍ | W700×L650×H1200 | W700×L650×H1200 |
| 電気用力 | KW | 3φ200V 5.0KW | 3φ200V 4.0KW |
| 装置重量 | Kg | 65 | 60 |
| 注記 | 仕様内容につきましては、改良のため変化いたします。事前にお問い合わせください。 炭化水素系溶剤使用・金型洗浄機は、別途 お尋ねください。 |
||
| キャビティーション強化システム付きPERION-Mm-2400 シリーズ | |||
| 型式 | PERION-Mm-2400-1（通常型） | PERION-Mm-2400-2（倍出力型） | |
| 洗浄剤 | 水溶性 | アルカリ性界面活性剤 | アルカリ性界面活性剤 |
| 超音波出力 | W | 2400 | 2400 |
| 超音波出力密度 | W/cm2 | 1.0 | 2.0 |
| 超音波周波数 | KHz | ②25 ②25~275 | ①25 ②25～275 |
| カゴ形状（内寸） | ｍｍ | W600×L400×H100 | W400×L300×H100 |
| 金型重量（MAX） | Kg | 75 | 60 |
| 槽寸法 | ｍｍ | W660×L480×H200[有効液深]165 | W480×L360×H200[有効液深]165 |
| 循環ろ過器 | １台 | 3φ200V370W 20μ | 3φ200V370W 20μ |
| 加熱ヒーター | １台 | 3φ200V 3KW | 3φ200V 3KW |
| 真空脱気装置 | 有・無 | 有：真空ポンプ 350W | 有：真空ポンプ 350W |
| 装置形状 | ｍｍ | W850×L850×H1200 | W850×L850×H1200 |
| 電気用力 | KW | 3φ200V 6.5KW | 3φ200V 6.5KW |
| 装置重量 | Kg | 95 | 93 |
| 注記 | 仕様内容につきましては、改良のため変化いたします。事前にお問い合わせください。 炭化水素系溶剤使用・金型洗浄機は、別途 お尋ねください。 |
||
| キャビティーション強化システム付きPERION-Mm-3600,4800 シリーズ | |||
| 型式 | PERION-Mm-3600-2（倍出力型） | PERION-Mm-4800-2（倍出力型） | |
| 洗浄剤 | 水溶性 | アルカリ性界面活性剤 | アルカリ性界面活性剤 |
| 超音波出力 | W | 3600 | 4800 |
| 超音波出力密度 | W/cm2 | ２.0 | 2.0 |
| 超音波周波数 | KHz | ②25 ②25~275 | ③25 ②25～275 |
| カゴ形状（内寸） | ｍｍ | W500×L360×H120 | W600×L400×H120 |
| 金型重量（MAX） | Kg | 70 | 75 |
| 槽寸法 | ｍｍ | W600×L420×H200[有効液深]165 | W660×L480×H200[有効液深]165 |
| 循環ろ過器 | １台 | 3φ200V370W 20μ | 3φ200V370W 20μ |
| 加熱ヒーター | １台 | 3φ200V 3KW | 3φ200V 3KW |
| 真空脱気装置 | 有・無 | 有：真空ポンプ 350W | 有：真空ポンプ 350W |
| 装置形状 | ｍｍ | W850×L850×H1200 | W850×L850×H1200 |
| 電気用力 | KW | 3φ200V 9.5KW | 3φ200V 11.5KW |
| 装置重量 | Kg | 120 | 135 |
| 注記 | 仕様内容につきましては、改良のため変化いたします。事前にお問い合わせください。 炭化水素系溶剤使用・金型洗浄機は、別途 お尋ねください。 |
||
超音波液面設置型・金型専用超音波洗浄装置 新登場
お客様へ
金型に対する強力精密洗浄の要望は 近年大変強いものになっております。
金型の洗浄依頼を受けて、様々な金型を洗浄し納入してきました。
その経験に基づき、
当社は、超音波によるキャビティーションの正しいコントロール技術を前提に 金型の超音波強力洗浄機を 製造販売することに致しました。
以下、当社の金型洗浄機 ＰＥＲＩＯＮ－Ｍｍの主な特長について 説明いたします。
１、 超音波発振器・振動子ＳＩＲＩＵＳの特徴
１） 超音波洗浄は、超音波で発生するキャビティ（微小真空核群）の生成と
消滅時の衝撃力の物理的な力を洗浄に応用する洗浄方法です。
したがって、超音波発振器の良否は、目的の衝撃力を発生するキャビティーを
如何に効率的に 安定して、発生できるかによって、決まります。
当社の超音波発振器は、その目的のために開発・設計されました。
周波数は、基本周波が 使いやすい２５ＫＨｚ。その基本周波へ ５０～２７５ＫＨｚまでの 高い周波数を乗せて発振させる同時広域多重波発振です。基本周波の音圧変化による大きなキャビティーの創造と、多数の高い他の周波数のキャビティーの相乗効果で、洗浄力が 増大します。
槽の形状は 基本周波で設計するので キャビティは、安定して発生管理できます。よく見られる基本周波を大きくSWEEPさせる交互多周波は、キャビティー発生原理を知らない設計ミスです。
２） 振動子は、多数の超音波振動素子を 並列発振させるため組みあがってからも、素子ごとに 個別検査して、品質管理をしています。納入後は、全体を６００Ｗ毎に管理しているので、一部の異常もその対策も可能です。これは、当社だけの技術で、全体を一括で見る（ここの異常を事前に把握できない）従来型と異なる大切な特徴です。
２、超音波洗浄槽とキャビティーションコントロール
どのように素晴らしい発振器を作っても それを受け止める洗浄槽が 正しく設計されなければ 意味がありません。基本周波に対応する液深設計（反射設計）、槽の巾、奥行き、液の流れ、温度コントロール。液体の中に キャビティーションを安定して発生させるための正しい洗浄槽、つまりキャビティーションコントロール対応設計が、出来て、初めて、安定した超音波洗浄が可能になります。ほとんどの超音波槽で、この地味ですが、一番大切なことが、守られていません。
３、キャビティーション強化システムと キャビティーの種類
１）超音波洗浄・最大の誤解と対策
超音波で液体の中に 発生する目に見える泡は、空気の泡で、超音波を消去、抑止するものだということは、1993年ワシントンでの国際会議で発表、公知になりました。つまり 超音波照射時に目に見える泡が発生したら、超音波は、振動板の表面で大部分消えているのです。この現象は、水以外の（多くの気体を溶解している）液体で、必ず発生します。
この液体の中に含まれる溶解気体を除去（脱気）して、本当の超音波洗浄をするためのシステムをキャビティーション強化システムと名前をつけました。
［以下 泡で 振動板表面で 超音波が消える状況］
2）水は液体の中でも特別に 空気の含有溶解量が少なく、酸素の含有量は、６～８ｍｇ/ℓ。そのため キャビティ（微小真空核群）が 発生しますが形も崩れていて、強い安定した洗浄は、できません。
白い筋状にキャビティーが発生しますが、個々のキャビティーは 崩れた形で、ガス星雲型をしています。それが 集まって 横に並ぶので筋状に見えるのです。金型洗浄には、使えません。洗浄力が大変弱いからです。脱脂、切粉の徐去は、可能です。
３）キャビティーション強化システム・球状星雲型のキャビティーの応用
水を含めて 全ての液体から溶解している気体（空気）を除去して、キャビティーションコントロール対応の超音波槽で管理できると 以下のようなキャビティーション分布と 球状星雲型のキャビティが 発生します。
球状星雲型キャビティ
このキャビティーが 無数に振動板に垂直方向に移動して 強力、精密洗浄を可能にします。このキャビティーでなければ、現代の精密金型の洗浄は 不可能です。
当社のＰＥＲＩＯＮ－Ｍｍ金型洗浄機は、このキャビティーを効率的に利用するために設計された洗浄機です。
４、洗浄液の種類と選択
超音波洗浄は、液体の中に超音波で発生させたキャビティーの生成と消滅時に発生する衝撃力を利用する物理的洗浄方法です。溶解能力は、キャビティーには、ありません。剥離、分散能力です。
したがって、目的に合わせて 洗浄液を選択する必要があります。
油や、樹脂、ゴムそのものの除去は 電解超音波（これは、超音波も電解、電界を全く理解していない典型です。）などは、論外としてもアルカリ系の洗浄剤を必要とする場合が 多くなります。しかし、焼き付き、カーボン系のみであれば、強力キャビティーの利用を前提に水だけでも充分な場合が 多くなります。
球状キャビティーの衝撃力は、低温のほうが 強くなります。したがって 精密金型洗浄の多くは、お客様の強力が前提になりますが水で充分と言うことが 多いのです。
５、ＰＥＲＩＯＮ－Ｍｍシリーズ 金型超音波洗浄機の特徴
当社の超音波洗浄技術の特徴を全て加えて 設計してあります。
自動管理項目は、液温（チラー付きの場合）、脱気能力（真空度管理）、超音波（異常警報）、フィルター（ろ過圧力）等など。カゴに金型を置いて、蓋を閉めて、起動ＰＢＳＷを押すだけで、あらかじめタッチパネル上で設定した時間、カゴが上下遥動をしながら、強力超音波洗浄を 行います。蓋が閉まっていないと 超音波は入りません。
液体は 原則・水。
誰でも 直ぐに使える安心の標準機です。

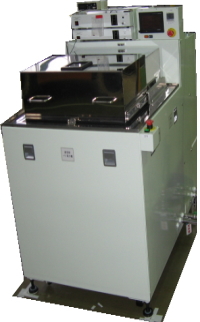

ＰＥＲＩＯＮ－Ｍｍ－２４００の例
以上
